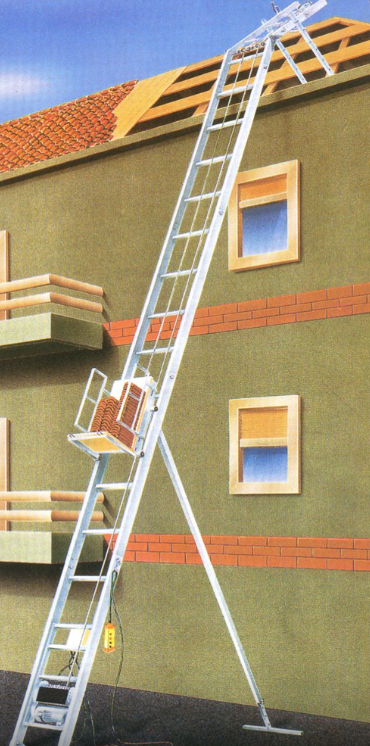

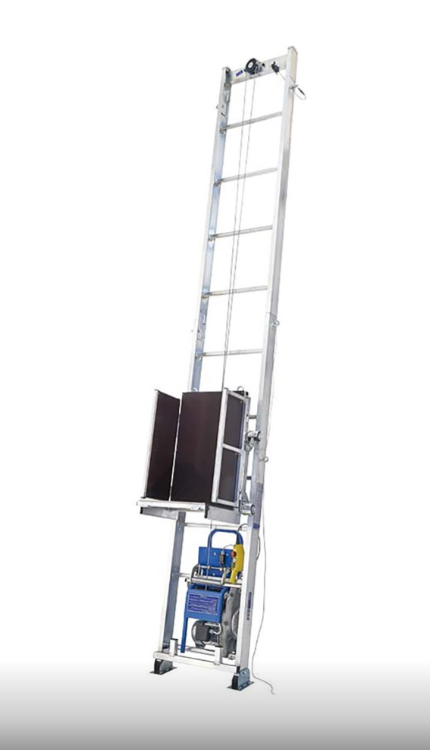

LIFT MOBIL PENTRU CONSTRUCTII

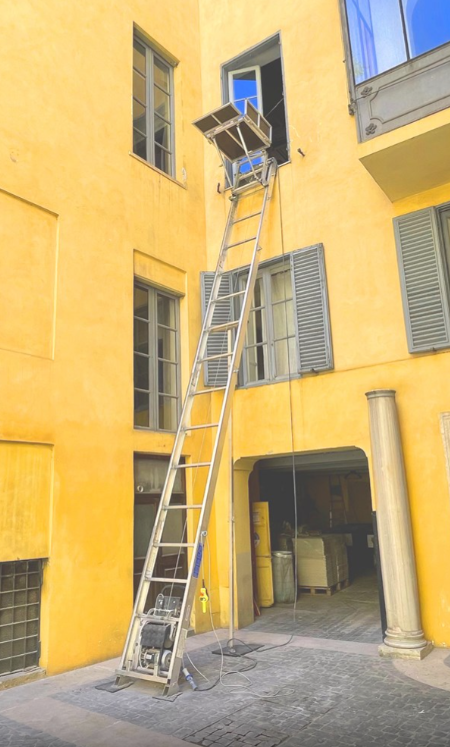

Structura este alcătuită dintr-un element de bază, elemente intermediare disponibile cu lungimi de 0,5, 1,0 și 2,0 m în număr suficient pentru a atinge înălțimea dorită, un element terminal portant, cărucior si frânghie de ridicare scripete de retur.

Elementul terminal poate fi liniar sau curbat, reglabil de la 25° la 45° pentru a facilita operațiunile de descărcare a materialului ridicat.

Elementele individuale descrise mai sus sunt realizate în întregime din aluminiu și constau din două profile „C” legate între ele prin intermediul unor tuburi pătrate plasate la o distanță între centre de 500 mm.

Legătura dintre diferitele elemente se realizează prin intermediul șuruburilor, precum și a unor gușoane de armare fixate la capătul inferior al fiecărui element, care în timpul asamblarii sunt introduse în capătul superior al elementului de dedesubt.

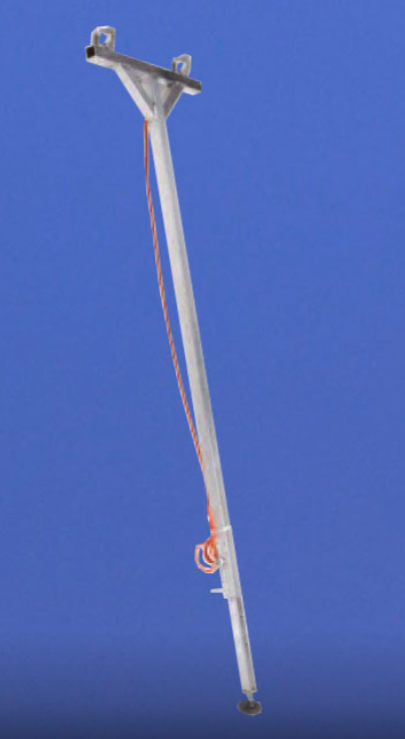

Odată ce structura ascensorului a atins 8 m, aceasta trebuie asigurată cu ajutorul unor elemente telescopice.

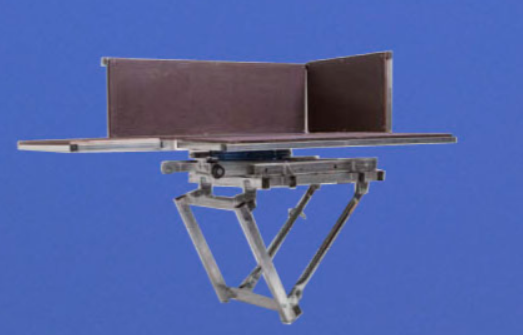

Căruciorul este format dintr-un cadru montat pe roți care îi permit să se deplaseze legat de profilele „C”.

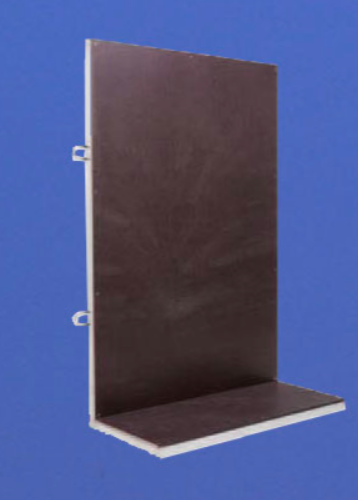

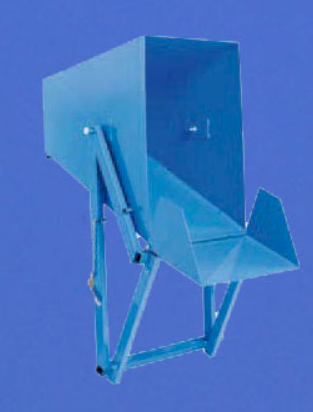

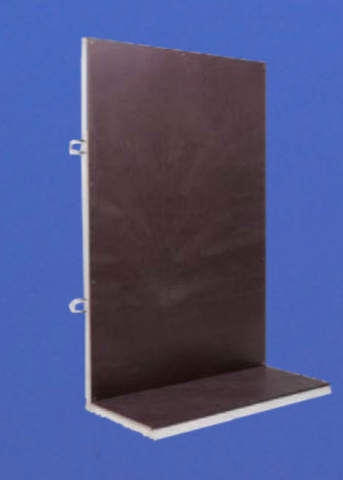

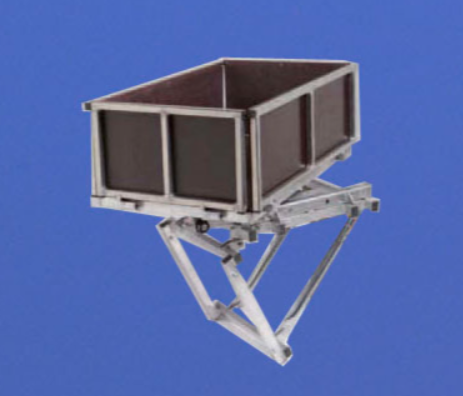

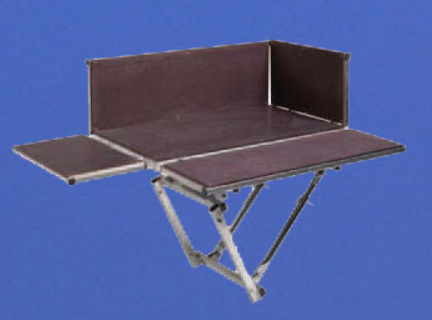

Pe el este montat accesoriul potrivit tipului de material de ridicat.

Grupul de ridicare este format dintr-un motor electric monofazat autofrânat de 1,1 KW, reductor elicoidal și tambur de înfășurare a cablului echipat cu flanșe laterale (Φrope = 6 mm).

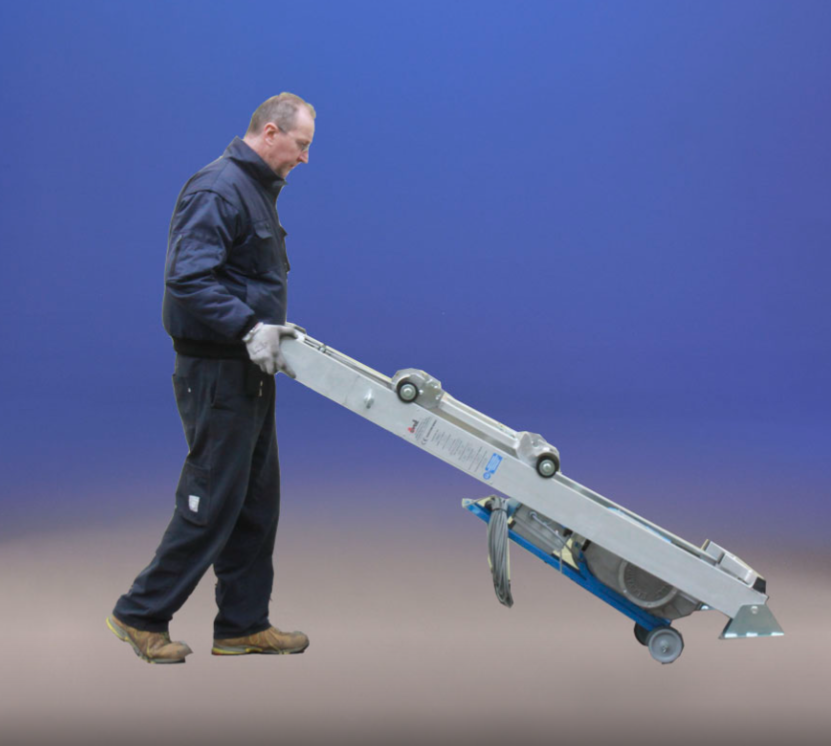

Pe elementul de bază se montează și panoul electric și panoul de comandă a liftului.

Opritoarele fixe și întrerupătoarele electrice de limită sunt instalate la capetele inferioare și superioare ale cursei.

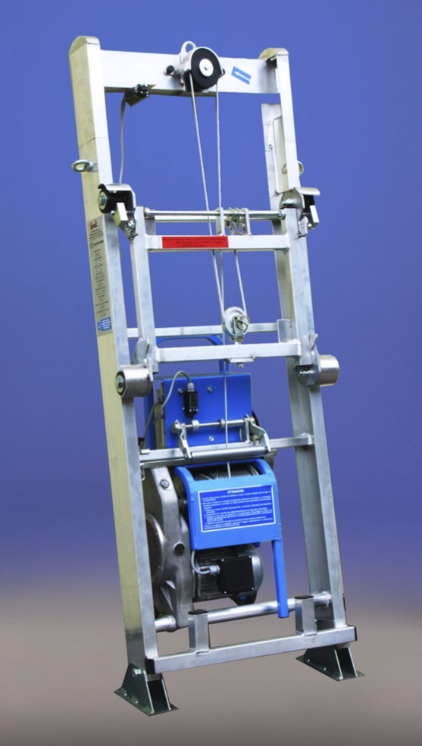

ELEMENT DE BAZA
